TE Connectivity (TE)
經濟型電源連接器
延伸的多功能經濟型電源 (EP) 線對板連接器廣泛用于電源電路應用。

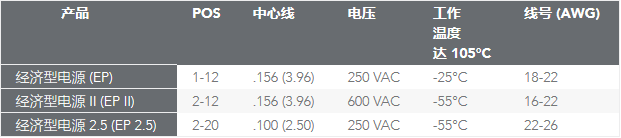

概要介紹經濟型電力連接器產品系列，其中包括經濟型電力連接器、 經濟型電力 II 連接器和經濟型電力 2.5 連接器。
側重于新推出的雙排結構經濟型電力 2.5 連接器。
重點介紹符合灼熱絲測試和美國安全檢測實驗室公司 (UL) 94V-0 級別的新型經濟型電源 II (EP II) 連接器，以及新型端子位置卡扣 (TPA) 器件。

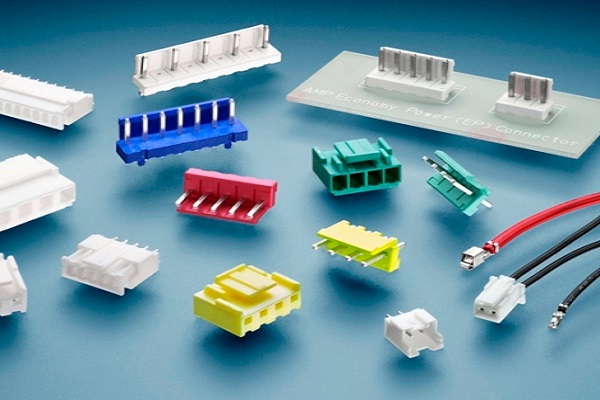

TE 的經濟型電源 (EP) 線對板連接器系列廣泛用于電源電路應用。基于成熟 EP 版本的新型高級 EP II 和 EP 2.5 產品線提供了額外的優點。EP II 連接器在高達 11A 時具有 600VAC 的額定電壓，因而能夠應用于更多領域。此外，其介電性能使其適合在一個連接器中混合信號和電源。接觸體的尺寸為 22-18 和 20-16。每個接觸體均具有導線壓線筒、絕緣壓線筒和鎖定窗口。導線壓線筒呈鋸齒狀，可幫助保持導線。接觸體帶有或不帶有內部舌片。內部舌片可提供更高的插入力和額定電流，通常與具有較低位置數的母端殼體配合使用。不帶內部舌片的接觸體具有較低的插入力和額定電流，通常與具有較高位置數的母端殼體配合使用。提供帶狀接觸體以便使用自動機器進行端接。
經濟型電源 II, 灼熱絲 V-0
符合灼熱絲測試要求、V-0 級的外殼和新型端子位置卡扣 (TPA) 器件擴展了經濟型電源 II 線對板連接器系列。
經濟型電源 II 連接器
EP II 連接器基于 0.156 英寸 [3.96 mm] 的間距以及在高達 11 A 時的 600 VAC 額定電壓，因此提供了更大范圍的應用潛力以及 22-18 AWG [0.321-0.963 mm2] 的線徑。此產品系列位數多達 12 位，非常適合為電路板供電。新增的型號符合灼熱絲測試要求以及 UL 94V-0，另外，除了現有的 12 位分離帶版本之外，還提供了新型分離式端子位置卡扣 (TPA) 器件。
